Amplificatore di bassa frequenza a valvola (PCL86)

Immagine valvola

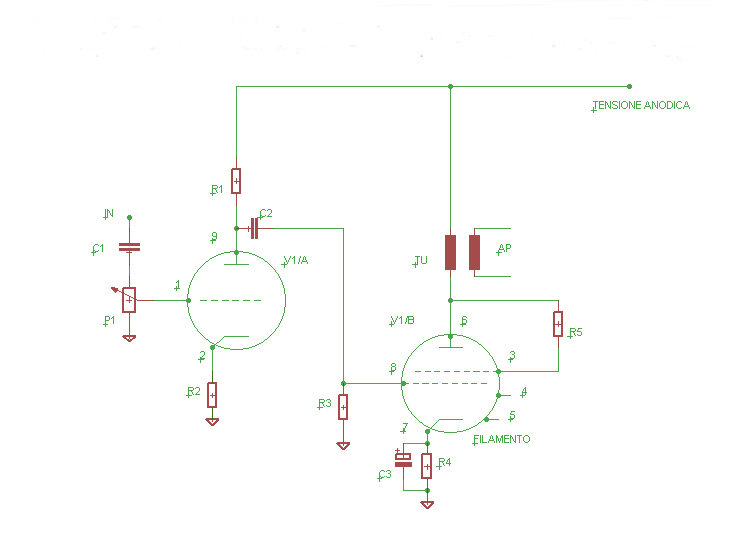

SCHEMA PCL86
Circuito elettrico

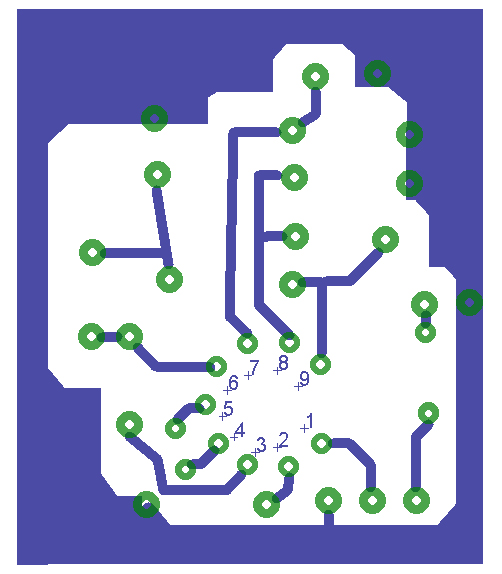

STAMPATO PCL80
Circuito stampato

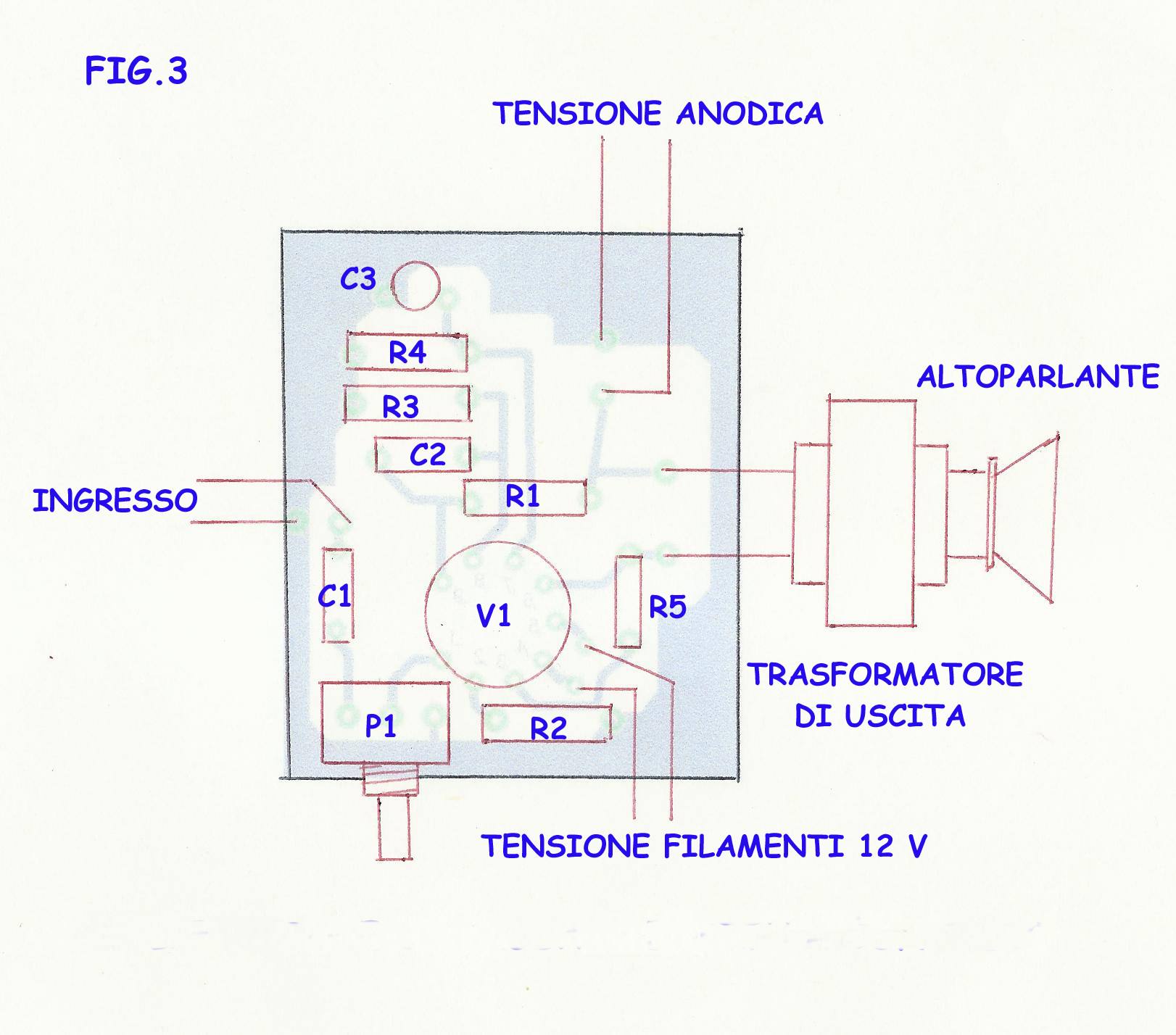

AMPLIFICATORE PCL86
Layout dei componenti
Lista dei componenti
C1 = 100 nF  C2 = 10 nF/400 V  C3 = 47 µF/50 V  R1 = 100 kΩ/2 W  R2= 1 kΩ/ 2 W  R3 = 470 kΩ/ 1 W  R4 = 100 Ω/ 1 W  P1 = 470 kΩ  V1  = PCL86  Trasformatore di uscita
