Modulo commutazioni e sidetone

	E’ la parte del circuito preposta a diverse funzioni prima fra tutte la commutazione RX/TX. Azionando il tasto telegrafico il transistor Q1 entra in conduzione: sul collettore si troverà la tensione che permette di alimentare una parte dello stadio pilota, come vedremo analizzando questo modulo. La stessa tensione alimenta anche un oscillatore astabile composto da un comune NE555 impiegato per generare una nota ( sidetone) che permette di controllare uditivamente la manipolazione telegrafica. La regolazione rispettivamente di P2 e P1 consente di dosare il tono della nota ed il volume. Il segnale del side tone è rivelato dallo stesso altoparlante del ricevitore che, com’ è facile intuire, in fase di trasmissione, è scollegato dalla tensione. Il trimmer P3 permette di dosare il tempo di ritardo della commutazione RX/TX per consentire di manipolare con una certa tranquillità. Infine il transistor Q2 consente di pilotare un relè doppio deviatore le cui sezioni operano la distribuzione del segnale d’antenna e della tensione di alimentazione al ricevitore; un capo del relè è collegato al led che indica la fase di trasmissione. Questo sistema di distribuzione dei segnali d’antenna sarà forse un po’ macchinoso ma è senz’altro più vantaggioso sotto il profilo dell’attenuazione rispetto al metodo della commutazione a diodi. Attenersi alle indicazioni dello schema per le giuste connessioni.

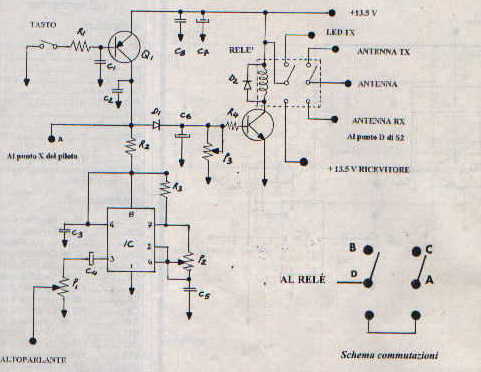

Circuito
Circuito stampato

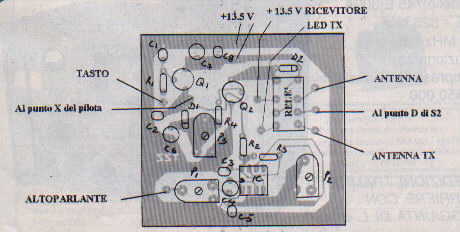

Layout dei componenti
Lista dei componenti
R1= 1k  R2= 100  R3= 2,2 k  R4= 2,2 k  P1= 1k Trimmer orizzontale  P2= 100k Trimmer orizzontale  P3= 22k Trimmer orizzontale C1= 100 nF  C2= 100 nF  C3= 100 nF  C4= 10 μF  C5= 22 nF  C6= 100 μF  Q1= BC 140  Q2= 2N1711  D1= 1N4148  D2= 2N4148  IC1= NE555  Relè doppio deviatore
