Il progetto di questo ricevitore è apparso sul numero di

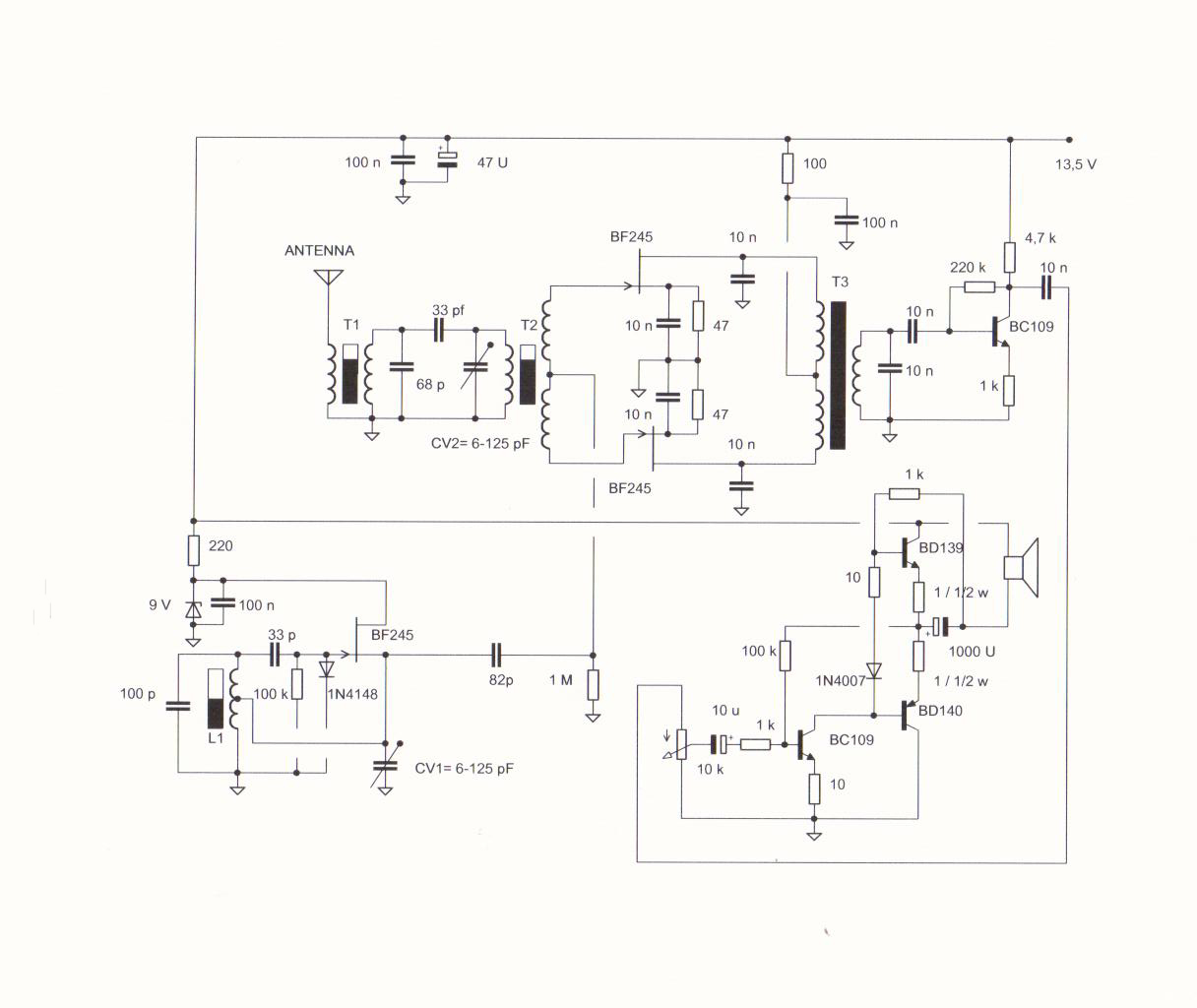

febbraio 2020 di Radiokit Elettronica. Ho pubblicato, in questa pagina, come errata corrige, il disegno dello schema completo dei valori dei componenti perchè mi sono accorto, ahimè troppo tardi, di alcuni errori. Il primo, di tipo grafico, nel disegno di Q3 per quanto concerne le connessioni; il secondo, nel valore delle resistenze R14 e R15 entrambe da 1 Ω/1/2 W e la composizione dei trasformatori T1 e T2. Il primo, T1, ha il primario (verso l'antenna) composto da 6 spire di filo di rame smaltato da 0,2 mm mentre il secondario (verso C7) ha 32 spire di filo di rame smaltato da 0,15 mm. Per il trasformatore T2, al primario (verso CV2) si avvolgono 32 spire di filo di rame smaltato da 0,15 mm mentre per il secondario (verso di gate di Q2 e Q3) si contano 6+6 spire di filo di rame smaltato da 0,2 mm: Il circuito stampato è corretto per cui rimando il lettore, per tutte le altre caratteristiche, all'articolo pubblicato sulla rivista scaricandolo qui. Sarò grato a chi mi segnalerà eventuali altri errori od omissioni. |
